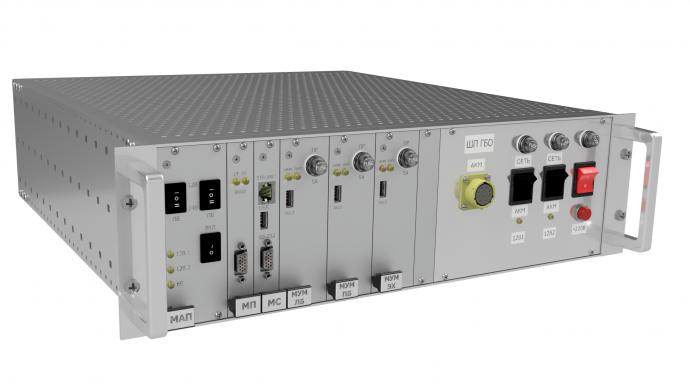

Низкочастотный широкополосный гидролокатор бокового обзора
Низкочастотный широкополосный гидролокатор бокового обзора (НЧ ШП ГБО) предназначен для:
- исследования и картирования поверхности морского и речного дна;
- поиска и обследования объектов;
- построения акустического изображения дна акватории.
Основные технические характеристики:
| Параметр | Значение |
| Диапазон рабочих частот, кГц | 70-120 ±10% |
| Рекомендуемая максимальная рабочая глубина, м | 150 |
| Разрешение по наклонной дальности, см | 3 |
| Максимальная наклонная дальность на один борт, м | 1100 |
| Максимальная дальность обнаружения объекта с эквивалентным радиусом 0,5м (±0,1 м), м | не менее 800 |
| Разрешение по дальности эхолота, см | 8 |
| Рабочая частота эхолота, кГц | 200 |
| Тип зондирующего сигнала | сложные сигналы |
| Максимальная полоса обзора по каждому борту в режиме ГБО, м | 300 |
| Функции ПО | управление гидролокатором прием и запись данных просмотр и редактирование отображения входных данных выкладка на планшет определение координат и размеров объектов сохранение меток объектов экспорт изображений с географической привязкой (в формате GeoTiff) экспорт данных эхолота |
| Интерфейс управления и передачи данных | Ethernet 100BASE-TX (100Мбит/с) |
| Интерфейс подключения датчиков | RS-232, протокол NMEA-0183 |
Состав поставки базового комплекта:
| № | Наименование | Состав/параметр |

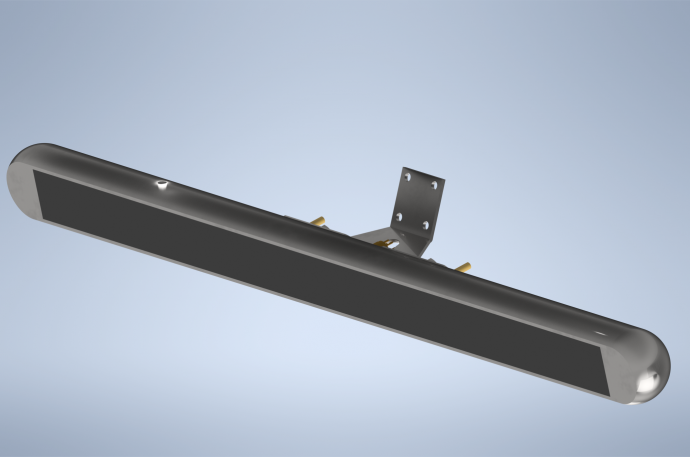

| 1 | НЧ ШП ГБО | Комплекс гидроакустический в сборе:
|
| 2 | Приемник GPS/ГЛОНАСС | Точность определения координат не хуже 15 м (обычно 3 м) |
| 3 | Программное обеспечение | Комплекс программ гидролокационной съемки на диске |
| 4 | Эксплуатационная документация |
|
| 5 | Транспортная тара | Тара для хранения и транспортировки комплекса |
